Painéal Rochtana Rátáilte Dóiteáin: Riachtanais, Caighdeáin & Treoir Sonraíochta

Painéil rochtana rátáilte dóiteáin is sonraíocht éigeantach iad cibé áit a dtéann painéal trí bhalla nó i gcóimeáil uasteorainn atá rátáilte i gcoinne dóiteáin. Ní limistéar liath é painéal caighdeánach a shuiteáil i gcomhthionól rátáilte — is sárú cód é a thabharfar le fios tráth iniúchta agus a éilíonn baint iomlán an fhráma lena cheartú nuair a bheidh an bailchríoch mórthimpeall curtha i bhfeidhm. Ní hionann an costas a bhaineann leis seo a fháil mícheart ar an bpainéal; is é an t-athoibriú, an mhoill iniúchta, agus an tionchar sceidil ar gach trádáil a leanann. Clúdaíonn an treoir seo cad is brí le rátálacha dóiteáin go praiticiúil, cé na caighdeáin atá i bhfeidhm de réir an mhargaidh, conas an painéal ceart a shonrú don tionól, agus athruithe forfheidhmithe 2026 a fhágann go bhfuil sonraíocht luath níos tábhachtaí ná riamh.

Cad a Rátáil Dóiteáin ar Phainéal Rochtana Ciallaíonn Dáiríre

Ní airí ábhartha é rátáil dóiteáin — is airí ábhartha é deimhniú córais . Nuair a shanntar rátáil friotaíochta dóiteáin 60 nóiméad nó 120 nóiméad do thionól balla nó uasteorainn, beidh feidhm ag an rátáil sin maidir leis an teaglaim shonrach de fhráma, foshraith agus bailchríoch a tástáladh le chéile. Ní mór do gach dul i bhfód sa chomhthionól sin — lena n-áirítear an painéal rochtana — an fheidhmíocht rátáilte chéanna a choinneáil. Ní dhéantar rátáil dóiteáin go huathoibríoch ar phainéal atá déanta go simplí as cruach; ní mór é a bheith tástáilte agus deimhnithe mar chuid de thionól iomlán ag an ré sonraithe.

Cuirtear rátálacha dóiteáin in iúl i nóiméid nó uaireanta: is iad 30, 60, 90, agus 120 nóiméad na tréimhsí tráchtála is coitianta. Léiríonn an rátáil cé chomh fada agus a choimeádann an tionól bacainn ar leathadh dóiteáin faoi choinníollacha tástála caighdeánaithe. A painéal rochtana rátáilte dóiteáin a lipéad féin — ó UL, Warnock Hersey, nó ó chomhlacht tríú páirtí coibhéiseach — ag deimhniú an ré agus na cineálacha cóimeála a bhfuil sé deimhnithe dóibh.

Tá dhá ghné laistigh den phainéal riachtanach dá fheidhmíocht rátáilte agus ní mór iad a dhearbhú ag an tsonraíocht:

• Séala intumescent: Ábhar teas-ghníomhachtaithe atá nasctha le fráma nó imeall an dorais a leathnaíonn nuair a bhíonn sé faoi lé dóiteáin, ag séalaithe an bhearna idir an doras agus an fráma chun cosc a chur ar gháis lasair agus te ó dhul tríd.
• Meicníocht féin-dhúnadh: Éilíonn cóid foirgníochta sa chuid is mó de na margaí doirse rochtana rátáilte dóiteáin a dhúnadh go huathoibríoch gan idirghabháil láimhe, mar sin ní fhágtar an painéal oscailte agus gan chosaint nuair a tharlaíonn teagmhas dóiteáin. Is é hinge earrach caighdeánach nó dún uathoibríoch an réiteach caighdeánach.

Ní shásaíonn painéal a bhfuil ceachtar acu seo in easnamh orthu — nó a bhfuil deimhniú ar rátáil níos ísle aige ná an tionól a théann sé isteach air — ceanglas an chóid beag beann ar conas a fheidhmíonn sé ar bhealaí eile.

Cá Painéil Rochtana Rochtana Dóiteáin An bhfuil Teastáil

An truicear le haghaidh a painéal rochtana rátáilte dóiteáin an tionól i gcónaí — ní an cineál foirgnimh, ní méid an phainéil, agus ní minicíocht na rochtana. Má tá rátáil friotaíochta dóiteáin ag an mballa nó ag an uasteorainn ina bhfuil an painéal suiteáilte, caithfidh an painéal an rátáil sin a mheaitseáil nó a shárú. Éilíonn na láithreacha seo a leanas i bhfoirgnimh tráchtála painéil rátáilte go seasta:

• Ballaí dorchla rátáilte dóiteáin in ospidéil, óstáin, scoileanna, agus oifigí tráchtála, áit a scarann an balla urlár áitithe ó bhealach amach
• Ballaí seafta ardaitheoirí meicniúla, leictreacha agus pluiméireachta a ritheann go ceartingearach idir na hurláir faoi iamh — tá siad seo i measc na gcomhthionól is mó rialaithe san IBC mar go ligeann oscailt seafta gan chosaint do dhóiteán deighiltí ó urlár go hurlár a sheachbhóthar.
• Comhthionóil uasteorainn rátáilte i dtógáil tráchtála ilscéalta, áit a bhfuil an uasteorainn mar chuid de scaradh tine urlár-uasteorainn
• Bacainní dóiteáin agus landairí dóiteáin laistigh de phláta urláir foirgnimh, áitíochtaí nó úsáidí a scaradh ónar gá iad a roinnt faoin gcód foirgníochta is infheidhme
• Bacainní deataigh in áiseanna cúram sláinte, áit a n-éilíonn Cód Sábháilteachta Saoil NFPA 101 urranna deataigh ar leith agus nach mór gach treá a chosaint

I ngach cás, is é an tionól a chinneann rátáil riachtanach an phainéil, ní de réir ordóg. Tá painéal rátáil 60 nóiméad ag teastáil le haghaidh balla conaire rátáilte ag 60 nóiméad; éilíonn balla seafta 2 uair an chloig painéal rátáil 2 uair an chloig. Níl aon easnamh íosta inghlactha.

Caighdeáin Rátála Dóiteáin de réir an Mhargaidh

An caighdeán tástála agus an comhlacht deimhniúcháin a dhéanann bailíochtú ar a doras rochtana rátáilte dóiteáin éagsúil de réir tíre agus réigiúin. I gcás foirne soláthair idirnáisiúnta, tá sé chomh tábhachtach an deimhniú ceart a shonrú do dhlínse an tionscadail agus an ré rátála ceart a shonrú.

I gcás tionscadal sa Mheánoirthear agus in Oirdheisceart na hÁise, ina bhféadfar tagairt a dhéanamh do chreata caighdeánacha iolracha go comhuaineach, deimhnigh i gcónaí an caighdeán is infheidhme leis an Údarás a bhfuil Dlínse aige (AHJ) roimh ordú. Níl painéal atá deimhnithe do UL 10B do mhargadh Mheiriceá Thuaidh inghlactha go huathoibríoch ar thionscadal na Murascaille a dhéanann tagairt do BS 476, fiú má tá an ré rátáilte mar an gcéanna.

2026 Forfheidhmiú an Chóid: Cén Fáth a Bhfuil Níos Mó Tábhacht ag Amú Sonraíochta Anois

In 2026, tá ceanglais phainéil rochtana IBC á soiléiriú agus á gcur i bhfeidhm ar bhealach níos comhionann. I gcás conraitheoirí ginearálta agus fochonraitheoirí meicniúla, ciallaíonn sé seo nach mór roghnú painéil agus fíorú a dhéanamh le linn na céime réamhthógála — nó tá baol ann go ndiúltófar dá gcigireachtaí tíolactha nó dá gcigireachtaí teipthe.

Is suntasach an tionchar praiticiúil ar fhoirne soláthair. Bíonn tionchar díreach ag trí réimse forfheidhmithe ar shonraíocht an phainéil rochtana:

• Leanúnachas cóimeála rátáilte: Tá cigirí ag deimhniú anois go gclúdaíonn liostú UL an phainéil an cineál cóimeála balla ar leith — ní hamháin an fad rátáilte. Níl painéal atá deimhnithe do thionól gipseam Cineál X inghlactha i gcomhthionól saoirseachta coincréite ag an rátáil chéanna, fiú má tá an dá rátáil 60 nóiméad.
• Fíorú lipéid: Tá lipéid ar nós an lipéad UL nó an marc Warnock Hersey ar an bpainéal rochtana riachtanach go ginearálta - deimhníonn siad seo go ndearnadh tástáil ar an bpainéal, lena n-áirítear a insliú agus a mheicníocht féindhúnta, mar aonad iomlán. Déanfar painéil nach bhfuil lipéid bhuana infheicthe acu a chur in iúl beag beann ar dhoiciméadacht an mhonaróra.
• Riachtanais bhacainn deataigh: Tá aird ar leith ag teastáil anois ar bhacainní deataigh, áit a gcaithfidh painéil friotaíocht dóiteáin agus srianadh deataigh araon a léiriú — ceanglas déach nach gcomhlíonann gach painéal rátáilte dóiteáin.

Is í an éifeacht chomhcheangailte ná go bhfuil riosca níos airde de theip iniúchta ag baint le hionadú painéil de chéim dhéanach — agus painéal rátáilte sonraithe a mhalartú le linn an tsoláthair — ná mar a bhí i dtimthriallta cóid roimhe seo. Ní mór sonraíocht an phainéil rátáilte a ghlasáil isteach ag forbairt an dearaidh agus a thabhairt ar aghaidh lena ceannach gan ionadú.

Conas a Sonraigh a Doras Rochtana Rochtana Dóiteáin I gceart

Sonraíocht cheart ar a doras rochtana rátáilte dóiteáin éilíonn sé ceithre phíosa faisnéise nach mór a dheimhniú sula gcuirtear ordú. Nuair a bhíonn aon cheann acu ar iarraidh cuireann sé painéal ar fáil a theipeann ar an gcur isteach nó a theipeann ar an gcigireacht.

1. An Cineál Tionóil agus Fad Rátála

Sainaithin an tionól balla nó síleála ina mbeidh an painéal suiteáilte - go sonrach, an cineál frámaithe, ábhar an tsubstráit, agus rátáil friotaíochta dóiteáin i nóiméid. Tá an fhaisnéis seo sna líníochtaí struchtúracha agus sa phlean deighilte dóiteáin/deataigh. Caithfidh deimhniú an phainéil an cineál tionóil seo a chlúdach go sainráite ag an ré riachtanach. Ní aistrítear liostú OL a chlúdaíonn cineál cóimeála eile.

2. Cibé an bhfuil Rialú Deataigh ag Teastáil Chomh maith leis sin

Is tionóil éagsúla iad bacainní dóiteáin agus bacainní deataigh le riachtanais éagsúla painéil. Éilíonn bacainn dóiteáin painéal rátáil dóiteáin; tá gá le painéal a chuireann srian ar imirce deataigh chun bacainn deataigh a bhaint amach. In áiseanna cúram sláinte a rialaítear faoi NFPA 101, tá bacainní deataigh coitianta, agus ní mór do shonraíocht an phainéil aghaidh a thabhairt ar fheidhmíocht dóiteáin agus deataigh araon. Deimhnigh le hinnealtóir cosanta dóiteáin an tionscadail cibé an bhfuil an tionól ina bhac dóiteáin, bacainn deataigh, nó an dá cheann.

3. An Caighdeán is Infheidhme maidir le Dlínse an Tionscadail

Deimhnigh an caighdeán deimhnithe a theastaíonn ón AHJ roimh ordú. I gcás tionscadal Mheiriceá Thuaidh, is é UL 10B nó UL 10C an pointe tosaigh caighdeánach. Maidir le tionscadail Eorpacha, beidh feidhm ag EN 1634-1 agus an comhartha CE. Maidir le tionscadail an Mheán-Oirthir agus na Murascaille, soiléirigh an bhfuil sonraíocht an tionscadail ag tagairt do NFPA, BS, nó do chóid áitiúil na Murascaille — úsáidtear na trí cinn ar fud an réigiúin, uaireanta ar an tionscadal céanna.

4. Ceanglais Féin-Dhúnadh agus Latching

Éilíonn an chuid is mó cóid painéal rochtana rátáilte dóiteáins i limistéir ina bhfuil daoine gníomhacha ina gcónaí le bheith féin-dhúnadh agus latching dearfach - rud a chiallaíonn go ndúnann an doras agus laistí go huathoibríoch gan cúnamh láimhe. Deimhnigh an riachtanas latching le hinnealtóir cosanta dóiteáin an tionscadail. I limistéir ina bhfuil glas eochrach ag teastáil freisin le haghaidh slándála, ní mór don ghlas cam a bheith comhoiriúnach leis an meicníocht féindhúnta - latch sprionga a chuireann cosc ​​ar an doras fanacht ar oscailt nuair a bhíonn an eochair casta. Chun treoir a fháil maidir le príomhchineálacha glasála agus comhoiriúnacht, féach an painéal rochtana cruach le treoir ghlas eochair .

Rátáilte Dóiteáin vs Painéal Rochtana Caighdeánach: Cad atá Difriúil i ndáiríre

Riachtanais Suiteála a bhaineann go Sonrach le Painéil Rátaithe Dóiteáin

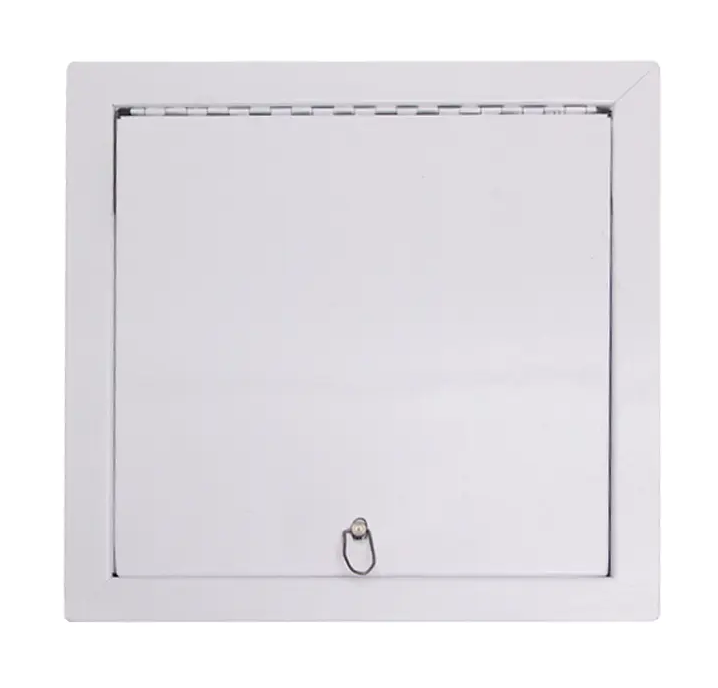

Taispeántar an painéal oscailte - inse barraí agus meicníocht féindhúnta le feiceáil

D’fhéadfadh go dteipfeadh ar phainéal rochtana rátáilte dóiteáin a suiteáladh go mícheart — fiú má sonraíodh an táirge ceart — in iniúchadh. Baineann na ceanglais suiteála seo a leanas go sonrach le painéil rátáilte agus ní hionann iad agus suiteáil caighdeánach painéil:

1. Suiteáil de réir sonraíocht an tionóil, ní hamháin sonraíocht an phainéil. Liostaíonn an t-eolaire UL nó a chomhionann an modh suiteála sonrach a theastaíonn do gach tionól deimhnithe. Tá an modh ancaireachta fráma, na himréitigh riachtanacha, agus aon stopáil dóiteáin riachtanach timpeall an fhráma go léir mar chuid den tionól deimhnithe. Má chlaonann tú ó na ceanglais seo fágtar an deimhniú ar neamhní.
2. Ná péinteáil thar an lipéad deimhnithe. Ní mór an lipéad UL nó a choibhéis a bheith infheicthe agus inléite tar éis é a shuiteáil lena iniúchadh. Cuirfear lipéid ar a bpéinteálfar os a chionn le linn críochnú na mballaí. Masc ar an lipéad roimh phéinteáil agus deimhnigh go bhfuil sé le feiceáil ag an iniúchadh.
3. Deimhnigh nach bhfuil aon damáiste déanta don róin ionfhabhtaíoch roimh é a shuiteáil. Is comhpháirt ríthábhachtach é an stiall intumescent atá nasctha le himeall an dorais nó an fhráma. Ní mór aon damáiste — gearrthacha, tacair comhbhrú, nó bearnaí sa chlúdach — a dheisiú nó a athsholáthar roimh an tsuiteáil. Ní leathnóidh séala damáiste chun an bhearna a dhúnadh faoi choinníollacha dóiteáin.
4. Déan tástáil ar an meicníocht féin-dhúnadh tar éis a shuiteáil. Caithfidh an doras filleadh ar an suíomh iomlán dúnta agus latched faoi fhórsa an mheicníocht dúnta ina n-aonar, gan chúnamh. Tástáil leis an doras oscail go dtí a suíomh luascadh uasta. Mura ndúnann an doras go hiomlán nó mura bhfuil an latch ag gabháil, tá gá leis an meicníocht a choigeartú sula mbeidh an tionól críochnaithe.
5. Cuir stad dóiteáin timpeall imlíne an fhráma nuair is gá. I roinnt cineálacha tionóil, éilíonn an bhearna idir an flange fráma agus an tsubstráit máguaird cumaisc stad dóiteáin chun feidhmíocht rátáilte an tionóil a choinneáil. Seiceáil an liosta eolaire OL don chomhthionól sonrach chun a dheimhniú an bhfuil gá le himlíne stoptha dóiteáin.

Le haghaidh tuilleadh treorach maidir le céimeanna suiteála painéil rochtana ginearálta a bhfuil feidhm acu ar fud na bpainéal rátáilte agus neamhrátáilte, féach an treoir suiteáil painéal rochtana .

Ceisteanna Coitianta

An gá go mbeadh rátáil dóiteáin ag gach painéal rochtana i bhfoirgneamh tráchtála?

Ní gá. Ní gá painéal rátáilte a bheith ag painéil i mballaí taobh istigh neamh-rátáilte, uasteorainneacha ar fionraí neamh-rátáilte, agus dromchlaí neamhrátáilte eile. Is é an truicear an tionól i gcónaí. Aithníonn plean cuimsitheach deighilte dóiteáin agus deataigh, arna tháirgeadh ag innealtóir cosanta dóiteáin an tionscadail, na ballaí agus na huasteorainneacha a rátáiltear agus cén t-achar ama — seo é an doiciméad tagartha chun a chinneadh cá bhfuil gá le painéil rátáilte.

An féidir painéal caighdeánach rochtana cruach a úsáid i mballa rátáilte dóiteáin má tá sé déanta as cruach trom-thomhas?

Ní rátáil dóiteáin é ábhar amháin. Ní mór painéal a thástáil agus a dheimhniú mar chuid de thionól rátáilte iomlán — lena n-áirítear an séala iontach agus an mheicníocht féindhúnta — chun go mbeidh sé de réir an chóid i dtionól rátáilte. Déanfar painéal cruach trom-tomhais gan deimhniú tríú páirtí agus lipéad buan a dhiúltú ag iniúchadh beag beann ar a thiús ábhartha.

Cad a tharlaíonn má shuiteáiltear painéal neamhrátáilte i dtionól rátáilte?

Teipeann ar an suiteáil iniúchadh agus ní mór é a fheabhsú sular féidir leis an tionscadal dul ar aghaidh. Ciallaíonn feabhsúchán an painéal neamhrátáilte a bhaint, aon damáiste don chomhthionól máguaird a dheisiú, an painéal rátáilte ceart a shuiteáil, agus a chur isteach arís le haghaidh iniúchta. Má aimsítear an earráid tar éis don chríochnú máguaird a bheith críochnaithe, cuimsíonn an costas feabhsúcháin an limistéar a ath-bhailchríochnú tar éis athsholáthar an phainéil. Ar thionscadail le hurláir iolracha, is féidir leis an earráid chéanna a rinneadh arís agus arís eile thar go leor suíomhanna tionchar suntasach ó thaobh sceidil agus costais a chruthú.

Cad é an difríocht idir bacainn dóiteáin agus bacainn deataigh le haghaidh sonraíocht an phainéil rochtana?

Is éard atá i mbacainn dóiteáin ná cóimeáil atá deartha chun cosc ​​a chur ar leathadh tine — caithfidh an painéal rátáil friotaíochta dóiteáin a bheith aige. Tá bacainn deataigh deartha chun aistriú deataigh idir urranna a theorannú — ní mór don phainéal feidhmíocht friotaíochta dóiteáin agus rialaithe deataigh araon a léiriú. I saoráidí cúram sláinte arna rialáil faoi NFPA 101, tá bacainní deataigh coitianta ar fud na réimsí cliniciúla, agus ní mór do shonraíocht an phainéil aghaidh a thabhairt ar an dá riachtanas. Caighdeán painéal rochtana rátáilte dóiteáins b'fhéidir nach sásóidh siad ceanglais bhacainn deataigh; deimhnigh le hinnealtóir cosanta dóiteáin an tionscadail cibé an bhfuil gá le comhphainéal rátáilte dóiteáin agus deataigh.

Cé chomh fada roimh ré ar cheart painéil rochtana rátáilte dóiteáin a shonrú ar thionscadal tráchtála?

Le linn na forbartha dearaidh - sula dtosaíonn a chumadh. Ní mór do liostú UL an phainéil nó a chomhionann a mheaitseáil leis an gcineál cóimeála balla ar leith, atá sainmhínithe sna líníochtaí struchtúracha. Tríd an bpainéal a shonrú tar éis an cineál cóimeála a thabhairt chun críche, cinntíonn sé sin go n-ailíniú ar an deimhniú gan athrú táirge a bheith ag teastáil. I gcás méideanna painéil rátáilte caighdeánacha, is gnách go mbíonn amanna luaidhe ó mhonaróir fíoraithe 2-4 seachtaine; i gcás méideanna neamhchaighdeánacha nó deimhnithe speisialta, ceadaigh 4-8 seachtaine. Maidir le tionscadail a bhfuil ballaí seafta rátáilte dóiteáin nó bacainní deataigh trasna ilurlár acu, is gnách go n-áirítear na painéil rátáilte sa phacáiste FPE agus ba chóir iad a chur isteach le haghaidh athbhreithnithe in éineacht le líníochtaí an FPE. Féach ar an iomlán tógáil nua vs treoir sonraíochta iarfheistithe le haghaidh amlíne iomlán an chinnidh réamhthógála.
